Определение типа грунтовых условий по просадочным свойствам

В соответствии с требованиями, изложенными в нормативной и справочной технической литературе [58—60, 76], основными характеристиками для проектирования оснований и фундаментов на просадочных грунтах, полученными при инженерно-геологических изысканиях, являются следующие.

• 1. Тип грунтовых условий по просадочности (I или II тип). Устанавливается расчётно-теоретическим или экспериментальным путём.
• 2. Относительная просадочность e_sl при бытовом и фактическом давлении на грунт, а при изменении фактического давления более чем на 0,1 МПа — зависимость е_5/ от давления на грунт. Определяется экспериментально в лабораторных или полевых условиях.
• 3. Величина начального просадочного давления p_si. Определяется экспериментально в лабораторных или полевых условиях.
• 4. Величина начальной просадочной влажности w_sl при медленном повышении влажности. Определяется экспериментально в лабораторных или полевых условиях.
• 5. Модуль деформации при естественной влажности Е и в водонасыщенном состоянии E_w. Определяется экспериментально в лабораторных или полевых условиях.
• 6. Коэффициент изменчивости сжимаемости основания а. Определяется экспериментально в лабораторных условиях по методу одной или двух кривых.
• 7. Удельное сцепление с и угол внутреннего трения ф просадочных грунтов при естественной влажности и в водонасыщенном состоянии. Определяется экспериментально в лабораторных или полевых условиях.
• 8. Удельное сцепление с и угол внутреннего трения ф в водонасыщенном состоянии уплотнённых просадочных грунтов до заданной плотности. Определяется экспериментально в лабораторных или полевых условиях.

В данном разделе рассматривается только первая из приведенных выше характеристик, устанавливающая определяемый расчётно-теоретическим путём тип грунтовых условий по про- садочности. В зависимости от возможности проявления просадок грунта под его собственным весом грунтовые условия строительных работ подразделяются на два типа.

I тип — когда просадка грунта происходит в основном в пределах деформируемой зоны основания от нагрузки фундаментов или другой внешней нагрузки s_slp, а просадка от собственного веса s_slg отсутствует или не превышает 5 см.

II тип — когда наряду с просадкой грунта от нагрузки фундамента в нижней части просадочной толщи возможна просадка грунта от его собственного веса на глубину более 5 см.

В качестве наглядного примера основные зоны деформации просадочного грунта в основании фундамента, по данным [58, с. 231], приведены на рис. 1.1.

Таблица 7.7

Исходные данные для расчётного установления типа грунта по просадочным свойствам

№	Наименование показателей к расчёту	Обозначе ние	Единица измерения	Количе ство
1	Удельный вес частиц грунта		кН/м3	27,10
2	Удельный вес грунта		кН/м3	16,60
3	Удельный вес сухого (скелета) грунта Yd = Y/(l + W)		кН/м3	По расчёту
4	Пористость грунта п = е/(1 + е)		б/р	По расчёту
5	Природная влажность грунта		д. %	0,15 15,0
6	Влажность грунта на границе раскатывания		доли ед.1 %	0,18 18,0

¹ Доли единиц.

№	Наименование показателей к расчёту	Обозначе ние	Единица измерения	Количе ство
7	Влажность грунта на границе текучести		доли ед. %	0,26 26,0
8	Модуль деформации про- садочного грунта природной влажности		МПа кПа	12,000 12 000
9	Модуль деформации про- садочного грунта в водонасыщенном состоянии		МПа кПа	9,000 9 000
10	Относительная просадоч- ность ?s/ при давлениях р, кПа:
10.1	— при р = 0,05 МПа или р - 50 кПа		0,011	б/р
10.2	— при р = 0,10 МПа или р = 100 кПа		0,018	б/р
10.3	— при р = 0,20 МПа или р = 200 кПа		0,030	б/р
10.4	— при р = 0,30 МПа или р = 300 кПа		0,032	б/р
11	Удельное сцепление минеральных частиц грунта природной влажности		кПа	22,00
12	Угол внутреннего трения грунта природной влажности		о	20

Таблица 1.2

Литологическое строение инженерно-геологических элементов (ИГЭ^[1]) строительной площадки

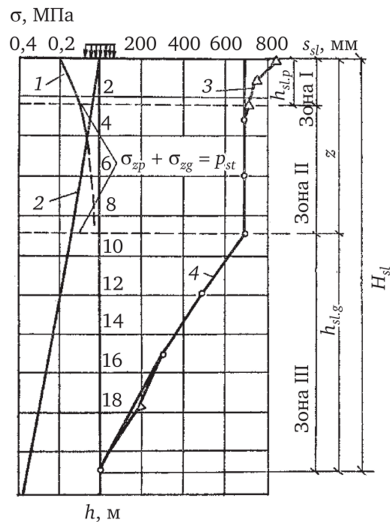

Рис. 1.1. Зоны деформации просадочного грунта в основании фундамента¹:

I — деформируемая зона; II — нейтральная зона; III — зона просадки грунта от собственного веса; 1 — эпюра вертикальных давлений от нагрузки фундамента; 2 — то же от собственного веса грунта; 3 — эпюра просадки грунта от нагрузки фундамента; 4 — то же от собственного веса грунта

Автор: Мустакимов Валерий

• [1] Мощность ИГЭ — линейный размер по высоте, измеряемый в метрах.
